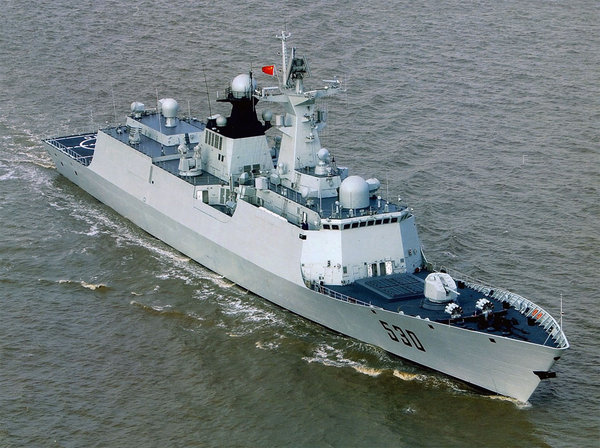

中國海軍[054A]型艦的3號艦巢湖號服役
[attach]1268280[/attach]中國海軍054A型導彈護航艦的3號艦--巢湖號在6月30日服役" V% i* G2 @2 U- j% z) Q
% J/ q; w y/ q8 Y
8 R; ?: u& @$ X" ^1 g8 u
4 W4 D; X- f9 Y5 p1 }/ R! w
054A 導彈護航艦
! q U' l$ G" Q6 _. z4 _: J2 z3 l9 K0 _: _+ ~/ ~! r
江凯-II级巡防舰（Jiangkai-II class，Type-054A）
- b/ d* ?0 c( [8 ]5 m
5 a. r$ u& Y( f& s: E" j5 |$ ?舷號 艦名 造船廠 下水 服役 配置艦隊2 E) C Q, T/ w* T
F-529 舟山Zhoushan 上海沪东中华造船厂 2006/12/21 2008/1 東海艦隊' G9 Z G! x6 E/ N( P |
F-530 徐州Xuzhou 广州黄浦造船厂 2006/9/30 2008 東海艦隊
( ~+ e- b3 G2 [, v8 l, zF-568 巢湖Charhu 上海沪东中华造船厂 2007/5/23 2008/06/30 南海艦隊$ X. {: o, [' K
F-570 黃山Huangshan 广州黄浦造船厂 2007/3/18 南海艦隊) R, b7 [ m9 U: D6 q
F-5xx 上海沪东中华造船厂 / [' ?4 R3 F2 b' E9 C* f
2 h) Z8 o- G y: U/ F% t; H" l1 T尺寸（公尺） 长132 宽15 吃水59 q5 |2 E% o/ S0 e/ b( F
排水量（ton） 满载约4000
$ L- V) P- S d" q/ q# ^, ]动力系统/轴马力 CODAD : S.E.M.T.Pielstick 16PA6STC柴油机＊4* N, k" f" o. g p; d4 S
双轴, 航速（节） 27, 续航力（海浬） 3800/18节
$ z# Z2 k% U0 F6 l乘员 190% V# u6 Y- M6 Q/ W2 f9 ~3 h# R
侦测/电子战系统 顶板（Top-Plate）3D E频对三維空搜索雷达＊1
) |$ Q D: E. k! x( p* J7 I P346型(MR-36A) X频2D二維对空/对海搜索雷达＊1
% E& `7 X* E( d7 o, o- ^Racal Decca 1229 I频导航雷达＊2) r8 R4 n9 y& @ I. X5 }
922-1型电子支持系统6 o1 G ?! H i5 s
HZ-100电子反制系统
; {3 o$ l) q- }: G8 FELINT电子情报系统
5 t9 e8 J* m5 {多功能火箭投射系统＊2(可发射一般诱饵或其它攻击/防御性弹种)
$ ?5 e! H; d w o声纳 舰首主/被动声纳＊15 e' w. B$ N- B' Z
射控/作战系统 新型作战系统* n0 z+ U. g, E- [% h8 s, W) J0 t2 _
MR-90照明雷达＊4
2 U% m T# H7 ?6 \( U- LMR-331 MINERAL-ME（Bandstand）反舰飞弹/舰炮射控雷达 系统＊1
( ~5 ?, U1 D$ q' Z+ q其余不详
9 a( d% R- B% x' S3 w- Y- i舰载武装 六联装RUB-1000反潜火箭发射器＊21 v a7 C( D4 S. t. Y
单管76mm快炮＊1* C2 E" P* H( E( n( n4 Z! t3 w! |
八联装HQ-16垂直发射短程防空飞弹系统＊4
^' F6 O7 Q+ X( y2 P5 {% S730型30mm近迫武器系统＊2
; W3 c8 e/ M* @$ q+ D; W- z四联装鹰击-83反舰飞弹发射器＊2(可能选用长樱一型反潜飞弹)5 E* F1 ? \+ K0 n/ X4 p/ b
三联装324mm 7424型鱼雷发射器＊2
2 r7 p7 f5 H- M/ x/ D, ^/ Z舰载机 Ka-28C反潜直升机＊1
/ y9 t: {2 L" _# D8 ]姊妹舰 054A：目前至少四艘
. _, H+ d+ _ x8 ^7 `) K4 G
; A( q2 D- \. S' c% R 在2003年，中共广州黄埔造船厂与上海沪东造船厂各推出了一艘054型江凯-I级巡防舰 （另有专文介绍），虽然其简洁的构型被外界誉为「中华拉法叶」，但从舰上仍配备以往的八联装HQ-7防空飞弹发射器得知，054仍然只是一种充满过渡性质的舰艇。果然，从第三艘开始的第二批054巡防舰 ，在设计与装备方面进行了诸多重大改良，大幅强化其防空战力，而这种改良型054便被赋予054A的代号，西方称之为「江凯-II级」（Jiangkai -II class）。与先前的052B飞弹驱逐舰相同，054A同样获得俄罗斯北方工业设计局的鼎力相助，该局将此案称为978号工程（Tema 978）。054A采用俄罗斯所规划制造的侦测与射控装备 ，而且与052B有很高的共通程度。 - q! w, m2 ?) c; H" c z
054A的生产总数目前尚不清楚， 目前确定的是第一批四艘。 跟江卫-II级巡防舰与022飞弹快艇一样，054A也是近几年中國推出的多种新型水面作战舰艇中，少数得以建造超过两艘者，显示其设计已经趋于成熟 。与先前的江凯-I级相同，广州黄浦与上海沪东造船厂继续以轮流交替的模式建造054A，舷号也是交错的。由于527、528这两个舷号已经分别被沪东、 黄浦两厂在2004年下水的两艘江卫II级（053H3）巡防舰占用，因此054A的舷号由529起跳。接续 江凯-I级的顺序，沪东厂负责建造054A的第一（ 舷号529）、第三号舰（舷号531），黄浦厂则建造第二（舷号530）、第四艘（舷号532），后续也以此类推。进度方面，黄浦承造的054A二号舰似 乎是最早开工的同级舰，于2006年9月30日 率先下水 ，并于10月30日正式命名为徐州号；而由沪东建造的054A一号舰的开工在黄浦首舰之后，于2006年12月21日下水（当天还有沪东建造的071型船 坞登陆舰 一号舰在同一个干坞一起下水）；不过由照片可以发现，沪东厂的054A一号舰是在所有装备已经悉数安装之后才打开坞门下水，反观黄浦的二号号虽然下水较早，许多装备却是在下水之后才安装，显示两厂的建造程序与硬件设施有所不同，而沪东承造的054A一号舰的建造进度更颇有「后来居上」之势。在2007年3月18日， 黄浦厂的第二艘054A下水 ，而沪东厂造的第二艘054A则在同年5月23日下水。至于054A最后的总产量将是几艘，目前还不能确定。首艘054A将在2008年成军服役。
+ e9 p* ^' ^+ {% W9 @ 由于054A的基本设计大致上仍与054相同。在防空方面，054A最大的改良，就是 以新的垂直发射防空飞弹系统 取代原本054使用的海红-7型。最初的消息均认为054A采用中共新研发的海红旗-16（HQ-16）短程垂直发射防空飞弹系统 ，此种飞弹采用终端半主动雷达导引，射程约20km。054A装有四具俄制MR-90型H/I频照明雷达（北约代号 为Front Done），其中两具位于舰桥上方两侧，另外两具位于机库上方两侧。MR-90射控雷达是SA-N-12（Shtil-1）飞弹系统的一部份，因此也有人认为054A将使用Shtil-1防空飞弹系统的垂直发射版。054A的垂直发射系统（VLS）一改以往俄系的「转轮式」，而使用与西方惯用的「每管一发」方格状设计，而每个VLS模块八管（2X4） 的设计也与美国MK-41、法国Sylver等西方主要VLS相同。054A舰首B炮位装有四组八联装VLS单元，每个VLS单元的配置方向系长边（4 管）为纵、短边（2管）为横 ，整个B炮位的VLS配置为纵向4管，横向8管。此种新型VLS应为中共自行研发的产品，而俄罗斯为垂直发射版Shitl-1飞弹而研发的3S-90E1 垂直发射系统（已被印度Project 15A班加罗尔级飞弹驱逐舰采用）则采用每组12联装的设计。俄罗斯曾协助中共研发舰载垂直发射系统，据说以俄制Klinok垂直发射系统（采转轮构型） 为基础，这有可能是HQ-16的VLS的重要技术来源。此外，根据照片显示，中共海军用来测试许多新一代舰载装备的毕升号实验舰（舷号970）上，除了装 置 用于052C飞弹驱逐舰的HQ-9防空飞弹的轮型VLS单元外，还安装了另一种采用类似于美制MK-41的方管固定式VLS，这很可能就是HQ-16使用 的发射器。为了配合垂直发射器的安装，054A将054型原本船艛前方一块高起的平台（即安装HQ-7发射器的位置）取消，以扩大B炮位的甲板面积。根据汉和防务评论的报导，北方设计局在Tema 978工程的具体建议书中指出，054A使用的防空飞弹系统为HQ-16（该期防务评论指出，此时垂直发射版Shtil-1还未通过俄罗斯的国家验收，故 不太可能被054A采用），而MR-90照明雷达为了与之配合，还特别修改了操作频率与模式。无论如何，054A究竟使用何种防空飞弹，仍有待最后的确 认。由于每具MR-90照明雷达一次能 以分时方式同时导引两枚SA-N-12防空飞弹各攻击一个目标（前提是这两个目标不能相隔太远）， 故拥有四具照明雷达的054A理论上最多能同时导引8枚防空飞弹接战，不过前提是这八个目标必须平均分布在船舰的左右两侧， 此外也必须取决于来袭目标的高度、速度、方位与距离的间隔、雷达截面积以及054A本身射控系统处理能量。由于防空飞弹系统的变更，054A便取消了原本 054使用的345型射控雷达。汉和信息中心 曾指出，根据位于北京的西方造舰业界表示，未来中共可能以HQ-16取代现役若干舰艇上的HQ-7系统，包括旅沪级驱逐舰、旅海级驱逐舰以及头两艘054 型，但换装工作将在2010年以后才会展开。
6 }3 L/ J- F# s3 E2 J; f 主炮方面，054A并未继续沿用052B/C以及054的中共自制100mm单管舰炮， 而改采以一门中共国产的76mm快炮，此炮堪称俄罗斯AK-176M型76mm快炮 的中共版。中共海军为了寻求一种新型中口径快炮，以取代原有的旧式双联装57mm快炮，遂自俄罗斯引进AK-176M以及所属RFCS LASKA射控系统的技术 （同时连带采购少量原装A-176M快炮，用于中共部分现役小型舰艇的换装，例如红箭级飞弹快艇的五号舰），整个国产化过程耗时约四年，并于2003年完 成，未来将成为中共海军中100mm口径以下的制式中口径快炮。AK-176M系统全重 （含下甲板装弹机）16.5ton，射程11.5~15.5km，炮身俯仰范围-15~+85度，水平回旋范围左右各175度，射速60~120发/分， 拥有两套位于甲板下方的自动供弹系统，各储存有152发炮弹。AK-176M以射控雷达和电视追踪系统导控（俄罗斯原版系统的射控雷达为MR-123- 02），具有自动与人工两种操作模式，自动模式只需两人在战情室内遥控即可，人工模式则需四名人员进入炮塔操炮。原版LASKA射控系统使用两个旧式设计 的圆形屏幕显控台，而中共获得的则是更先进的改良设计。接受技术转移之余，中共本身也对AK-176M进行再改良，最明显的就是改 用具有匿踪设计的 复合材料制炮塔壳?用控制较为精确的新型电子伺服驱动装置，并改良射控系统与装填机构等。在2003年5月，中共海军进行了一项试射，由同一套LASKA 射控系统指挥的两门AK-176M 76mm快炮与二门A-630M 30mm机炮（两型炮均为俄罗斯技术转移给中共的版本）担纲射击，据说发射的45发76mm炮弹中只有一发脱靶。054A舍弃100mm炮的主因，可能是 由于054A换装HQ-16垂直发射器，导致舰艏重量大幅增加，为了避免影响舰只配重，只好改采重量较轻的76mm快炮 ；此外，76mm炮也有射速较快、较具防空效益等优点 。还有一种说法是仿自法国的100mm单管快炮由于构造过于复杂而难以保修、故障率偏高（据说快速连射时经常未打满一个基数就会卡弹）等因素，使得中共后 续推出的新舰如054A、071型船坞登陆舰等均改用较为简单可靠的76mm快炮。1 ~' u! K" d- i# |# _% K; O
