Originally posted by pyliu at 2005-11-29 14:44:) U& N/ [2 S6 K

- ^/ Q" C5 i6 f* F1 {( r點解講講下劍!整D飛機大炮入黎既?
" [4 s3 Z$ v' I/ I' _' _, b9 J+ u7 i1 x
. D: R$ p! c8 d, [6 \: a
sorry, pyliu! 我本来系想整个军事版的,但DD版主叫我先系吹水版试run一下,但吹水版一日post系有限制的,我就用回复的形式出新嘢咯。
% L3 \6 }6 v1 G
5 k; C3 J3 V* l/ K但睇起来好乱,现在改返。6 t, P# r$ I8 c2 i/ Y) P
2 ~+ b' h% V; F  c/ v! k3 ^
[ Last edited by kaixinren on 2005-11-29 at 03:17 PM ]
愛情就像離境大堂,可喜可悲,帶你到另一個世界......

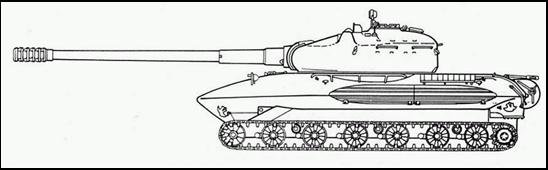

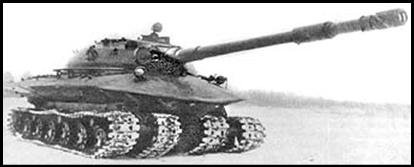

『军事版』被人遺忘的超級核戰坦克

「279工程」的創意來自50年代初人類對核戰爭這一新型廝殺方式的探索。1953年蘇軍進行了多次核試驗,同時在爆心放置了很多經過改裝的坦克。1954年9月在多茨科耶地區進行了一次有步兵參加的特種核試驗,軍方發現靠近核爆中心的坦克全部被衝擊波掀翻,這顯然不合當時蘇聯領導人大打核戰爭的想法。8 y7 A4 c* W1 |. y

1 q) o$ H, r/ N4 R9 _  [2 T8 x" u: K於是由天才科學家L.S.托洛亞諾夫領導的小組開始研製「戰術核爆區用試驗性車輛結構279工程」,它也被當作和「277工程」競爭下一代重型坦克的樣品。托洛亞諾夫面臨著對抗核子風暴的難題,他在設計圖上盡量加大履帶接地面並考慮了一種完全不合規範的可以防止暴風侵害乘員的車體形狀。
3 {  \# \6 C! Q! |; o/ d
9 Q1 O8 _0 {: B: _, L於是「279工程」裝備了4條履帶,這本不是什麼新鮮事-英國早在1916年就研製過4條履帶的「飛象」超重型坦克。但是「279工程」採用了當時很難想像的油壓懸掛,使得在核爆來臨時整車可以像螃蟹一樣趴在地上以使自己不至於傾覆。接地面的面積增加則使整車的重心更低,每側2條履帶的給油是從車體中部的主油箱連接。車體呈橢圓型,考慮到中子彈這一新式武器的出現,「279工程」車體外圈內部設計了很多夾層用來填充防輻射物質(在中子彈爆炸區,可以將殺傷力很大的快中子轉化為慢中子)。鑄造車體平均厚度達到269毫米。使用1000hp的12筒柴油發動機,可以使60噸的坦克達到50公里的時速,這是相當了不起的!它使用和「277工程」一樣的炮塔但炮彈減少到24枚。+ o$ }% c( t9 Z) G: o
: ]; z) a! e, {, v" O
「279工程」於1957年造出了樣車。這輛「外星坦克」在試驗場順利通過了技術審查,但是由於結構複雜造價昂貴,沒有投產。它現在保存在庫賓卡博物館,雖然作為一種坦克它沒能登上戰爭的舞台,但其驚人的創造性讓人讚歎不已。


548 x 170 PIXEL下載


459 x 333 PIXEL下載


414 x 167 PIXEL下載


318 x 241 PIXEL下載


318 x 226 PIXEL下載

愛情就像離境大堂,可喜可悲,帶你到另一個世界......

『军事版』美國未来单兵装备

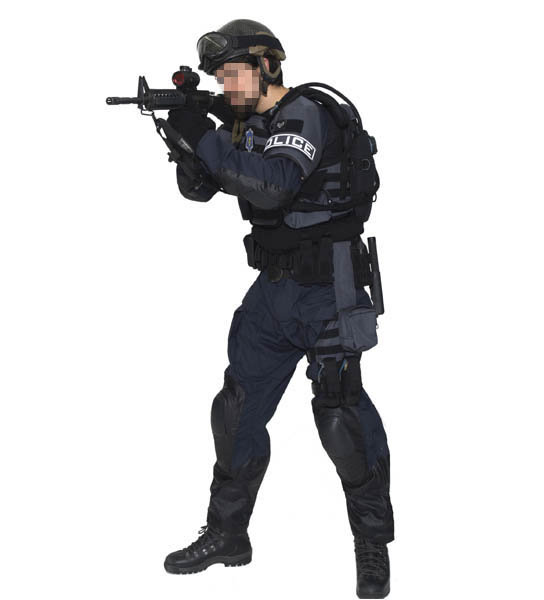

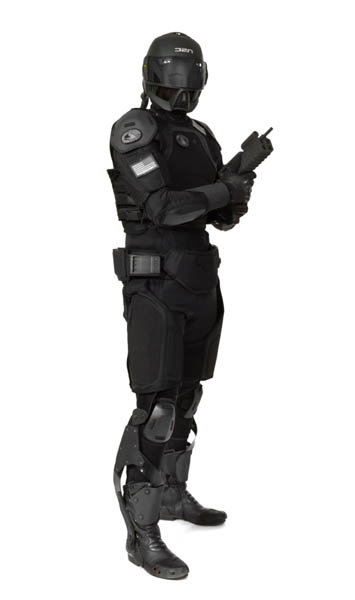

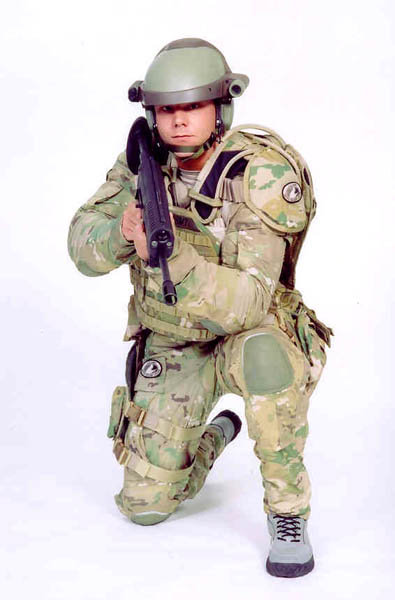

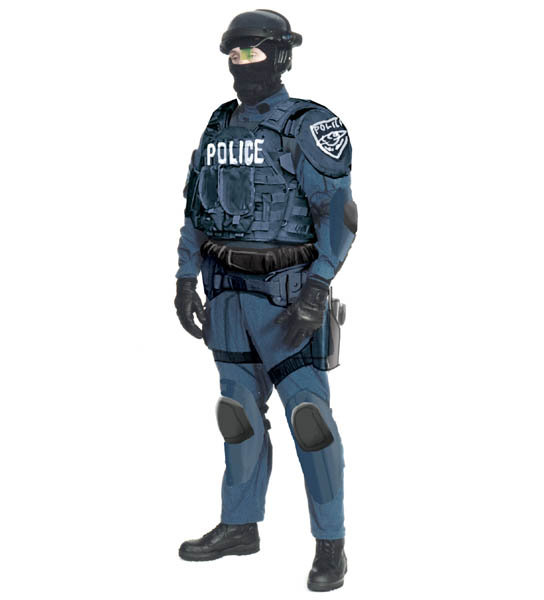

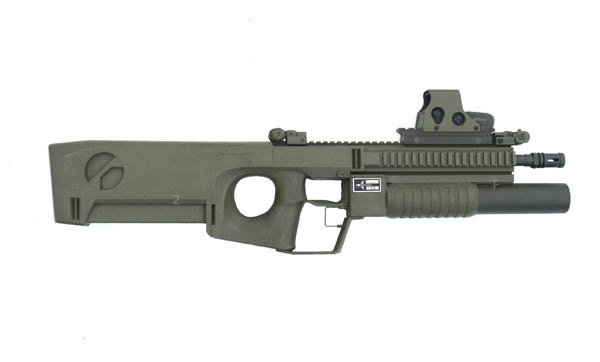

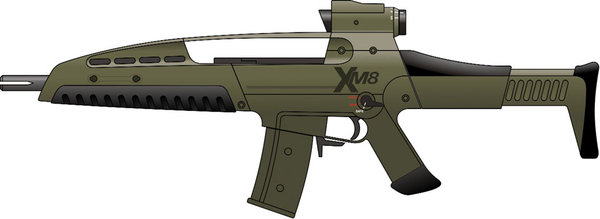

美國未来单兵装备
6 o6 z2 ]% t  E( L+ O6 P( r/ B2 m* C. W! m8 n) r. T
有特警装备,普通单兵夜战装备,沙漠装备
; u7 V# X7 J) S2 E, I, L; u, l; H4 P2 }2 y  I
[ Last edited by kaixinren on 2005-11-29 at 03:24 PM ]


544 x 600 PIXEL下載


576 x 487 PIXEL下載


544 x 600 PIXEL下載


355 x 600 PIXEL下載


600 x 362 PIXEL下載


544 x 600 PIXEL下載

愛情就像離境大堂,可喜可悲,帶你到另一個世界......
2~~~


395 x 600 PIXEL下載


960 x 351 PIXEL下載

愛情就像離境大堂,可喜可悲,帶你到另一個世界......

『軍事版』世界各國核潜艇資料

蘇聯颱風級核子彈道飛彈潛艇
1 m' y  i, p: R( w! R! R
, b9 l4 T7 K# V' k% j* ~3 G世界上最大的核子潛艇是什麼?是蘇聯的“颱風”級核子彈道飛彈潛艇。它是美蘇冷戰時期西方國家的惡夢之一。% {6 i" G7 p; e, H: @6 ]8 W, {: a* a. F
, k% p! g" q* P; r; j
“颱風”級戰略核子潛艇屬蘇聯第四代核子動力彈道飛彈潛艇,它是世界上最大的潛艇,水下排水量達25000噸。美國海軍最大的核子潛艇“俄亥俄”級與之相比也是小巫見大巫。颱風級核子潛艇首艇動工於1978年。1980年9月,美國偵察衛星發現這艘巨大的核子潛艇下水試航。
- z$ M. x9 [0 }/ H0 H: j, j# `! G8 A+ M# _5 Y- f
“颱風”級彈道飛彈核子潛艇艇長170米,水線長165米,寬25米,吃水11.5-13米,以龍骨至指揮台圍殼上部的高度25米。長寬比7:1,水上排水量18500噸,水下排水量25000噸。水下航速13-16節。艇的儲備浮力占水上排水量的32%。潛艇的最大下潛深度為400米。艇員編制170人,其中軍官50名,海軍準尉80名,水兵40名。
- o: o* A) L& {1 H+ G0 w
! y7 a4 V, C" }7 ]- P  h) e“颱風”級核子潛艇的艏部魚雷艙中佈置了4具533毫米魚雷發射管和2具650毫米魚雷發射管,以便發射53-65K型熱動力反艦自導魚雷,C3T-65型和CA3T-60M型電動聲自導魚雷以及65-75型大口徑遠程主被動聯合自導和尾流自導的魚雷以及相應的火箭助推魚雷。在六個飛彈艙內佈置了20座能發射B-19彈頭系統的PCM-52型彈道飛彈的飛彈發射裝置,其彈重100噸,長16米,直徑2.5米,射程9000千米,帶10個分飛彈頭,各為10萬噸TNT當量。飛彈為3級固體飛彈,採用星體/慣性制導,圓概率誤差300米,西方的飛彈代號為SS-N-20。該艇還配備8枚“針葉”-1型對空飛彈作為自衛武器。
$ C5 e# Y2 s. k& ]1 \: I
4 g; m( Z$ K) s$ I, ?) f* S該級艇也採用雙艇體結構,但是2戈耐壓艇體並列在寬敞的非耐壓艇體內,且耐壓艇體和非耐壓艇體間有2米的距離,每個耐壓艇體的直徑為8.5-9米。蘇聯海軍之所以採用這種雙艇體結構,是由於這種艇體結構能使整個潛艇強度高,抗破壞性能好,一些西方小型反潛魚雷(324MM魚雷)對它也奈何不得。
8 b4 g) m* x4 S
3 _$ g* P! s+ X7 M5 g7 E3 j該艇有2個魚雷倉,裝備650MM的魚雷發射管,發射65型尾流自導魚雷或SS-N-15型和SS-N-16型反潛飛彈。在指揮台圍殼前佈置2列20具SS-N-20型彈道飛彈發射裝置,所攜帶的20枚彈道飛彈全部裝在艇首,這是一種創新。它能保證潛艇在短時間內齊射多枚飛彈,飛彈連續發射的時間間隔為15秒。根據報道,在1980年10月的一次潛航中,它創造了4秒鐘齊射4發的記錄,其他彈道飛彈不具備這種能力。
) r# F* T: N6 [3 u1 C8 ]
0 O" \& I# c8 Z* O0 Q" @該艇的指揮台結構很新穎,比荷蘭“海豚”級“品”字年型有所發展。這種設計思想是一次大戰時德國人發明的。其特點是指揮台圍殼的基部有一個凸出於艇身的特殊結構,能夠容納一個獨立的耐壓艙,以便佈置所有升降裝置。“品”字型結構增強了潛艇的可靠性、不沈性以及生存能力,這也是解決大型潛艇耐壓殼體繼續增大的另一種途徑。
2 I/ q( w0 I8 k0 p9 Z6 M4 b2 n$ P7 V$ r
[ Last edited by kaixinren on 2005-11-29 at 03:40 PM ]


426 x 309 PIXEL下載

愛情就像離境大堂,可喜可悲,帶你到另一個世界......

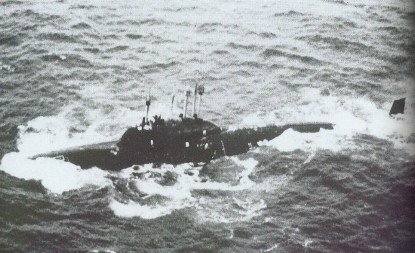

蘇聯阿爾法級核子攻擊潛艇" K$ `9 V# ]( O. d: @
' y! f! U8 [# j; t' r
排水量:2700噸(水上),3600噸(水下)。
4 t, o5 M& _9 f) P) T, U" @7 m4 r主尺度:艇長81.5米,水線長75米,寬9.5米,吃水7.5米。1 `+ P9 I- [5 \5 E) j! F
主機:核子動力,2座壓水堆,170兆瓦;2台渦輪發電機;50000馬力(37兆瓦),單軸,2個螺旋槳。" x# r) b$ c$ d. W
航速:40節(水下),20節(水上)。
& v, j7 ?) g0 {" y編制:40人。* f' D) N4 o) c( Q
導彈:對潛導彈:SS-N-15,從533毫米魚雷發射管發射。
( q6 y9 w) g( e0 J: n魚雷:6具533毫米魚雷管,載53型兩用魚雷20枚或數量相當的不同裝載。
( T; a3 \- m5 t+ j7 t水雷:在不裝載魚雷的情況下可載40枚。
0 b0 W3 R# x1 R! H9 N電子對抗:電子支援:“禿頭”(Bald Head)和“磚群”(Brick Group),雷達警戒;“園林燈”D/F。
9 A+ Y& \; u9 b3 ~/ r5 j: D9 [雷達:水面搜索:“魔頭”(Snoop Head),天線和支援天線在同一升降裝置上 ,Ⅰ波段。
; |# P; Y) M1 J2 f  A. f聲納:“鯊魚鰓”(Shark Gill),“鼠叫”艇殼聲納。
5 F4 W$ j5 y4 N% u& k/ F/ c. u4 c' E" R# h1 H: d& z$ r! H- U
計劃:該級首艇於1960年中期開工,1970年在列寧格勒的蘇達米赫船廠完工。與正常計劃相比,建造時間很長,很可能這是一條樣艇。在1974年該艇被拆毀。此後,於1979-1983年間在蘇達米赫船廠和北德文斯克建造了6艘。
3 H: S) g" Z4 D  T" i
7 g3 I$ T7 j/ D$ D' @結構:與快速性相關的艇長的減少,表明在流體動力學設計和層流技術方面取得了相當大的進展。艇體採用鈦合金,使下潛深度達到700米。這也使得磁性大為減弱。但是,該級艇的聲速分佈較高,這是25年來的設計的現實反映。所有這些潛艇的噪聲狀況沒有太大的變化,也可能現在在海上的西爾雷級作了未來的設計,具體將體現在後繼級上。% Q; E: d- U$ P, f( C  g9 d  s

& ~- j4 Q% p, q% @$ R! [使用情況: 艇員數的減少反映了較高水準的自動化。航海系統包括慣性導航系統、衛星導航、“羅蘭”和“奧米加”。高水準的航速與噪聲密切相關,低速時要安靜得多。據報道,成批生產的首艇在1988年拆毀,第二艘在1989年末作為試驗艇再次服役,進行了5年時間的重新裝配。該級艇的大多數可能由於經濟方面的考慮作為後備部隊。


415 x 253 PIXEL下載

愛情就像離境大堂,可喜可悲,帶你到另一個世界......
蘇聯奧斯卡級核子巡弋飛彈潛艇+ X! d0 P( m; u- T* h$ _8 Q

# B- }7 T/ c8 A; Z, {5 D60年代,蘇聯針對美國迅速發展的航艦戰鬥群,提出改進研製高性能巡弋飛彈核潛艇,奧斯卡級核潛艇就是為滿足這一需要而推出的蘇聯第四代巡弋飛彈核潛艇(SSGN),奧斯卡級艇是蘇聯反航空母艦的核心力量,也是世界上噸位最大、威力最強的巡弋飛彈核潛艇。
! f( G& y# H6 G7 U: q4 N4 @5 _) W/ j+ u+ s1 U
重要的使命
" f9 ?0 \0 Q* z$ w- m& f/ A: L2 H- O
* _/ m; S* Y" G& k+ Y- Y奧斯卡級艇的主要任務,是在靠近蘇聯的海域攻擊敵方航母作戰編隊,可用多枚飛彈同時對目標發動攻擊,也可與長程轟炸機和水面艦艇協同作戰,對航母作戰編隊實施飽和攻擊。其初始目標數據由衛星、偵察機或水面艦艇提供。1 a5 v3 S1 ~8 z9 r# |- G2 R7 K6 D

, h8 X! a6 q7 J3 k+ q9 p該級艇裝備SS-N-24飛彈後,還可以利用長程巡弋飛彈攻擊敵方國土。該級艇也可承擔巡邏、偵察、搜集情報、佈雷等多種作戰任務。& ~  ~6 S) B% G9 u* O  F% M8 P) \' _
9 e5 r% B6 L# k5 w9 w& t
先進的結構性能
9 U$ Y& r4 z+ J; j/ }
/ m  r" ]6 W+ v該級艇採用水滴形線型,雙殼體結構。採用變直徑的圓形耐壓殼體,中部直徑8.5米,兩層殼體之間的間距約為4米,所以艇體很寬。艇體艏艉非耐壓殼體呈圓錐形,具有水滴形艏部,艉部是十字型操縱面,指揮台圍殼較長約32米。為了容易破冰浮出,指揮台圍殼裝設了加強板,圍殼頂做成圓形加強蓋。在圍殼內設有漂浮救生艙。艏水平舵靠近艏部,可以收回艇體中。Ⅰ型艇內分9個艙室,採用小分艙結構。Ⅱ型艇多設一個艙室,排水量大大增加。$ b' ?  \! y  Q) g
  I. K. [! s& T& G# }8 V
該級艇裝備了2台OK-650B型緊湊佈置反應堆,每台反應堆熱功率190MW,堆芯壽命12年以上,使該艇具有很強的續航力。
9 ~, k3 k7 D' i$ U2 T# I4 X# _7 P  J# j' S- k
作戰系統
2 M$ W' M9 G; r8 M/ n
$ B$ D$ k0 V  \$ [該級艇裝備有24具SS-N-19飛彈發射筒,佈置在艇前中部耐壓殼體與非耐壓殼體之間。指揮台每側有6個矩形蓋板,長約7m,寬約2m,內裝2具飛彈發射裝置,與垂線成45度斜角佈置。SS-N-19型反艦飛彈(“海難”型)為70年代初開始研製的中長程超音速(1.6Ma)掠海飛行多用途飛彈,是SS-N-12飛彈的改進型,該型飛彈可從水下發射。' `( Y8 P6 j- ~; Q  n2 O
/ h0 Q* [9 Y: F1 t$ @. t5 B& ]) K
艇上還裝有4具先進的魚雷發射管,可發射52型魚雷,航速45Kn,航程20Km,潛深300m;65型魚雷,航速60Kn,航程40Km,潛深1000m;SS-N-15型反潛飛彈,射程50Km,彈頭為200Kt當量核深彈;SS-N-16型反潛飛彈,射程120Km,彈頭為40型主/被動聲自導魚雷。其自衛武器裝載量28枚。* P- {$ \" a, w2 ~; b
3 C9 F7 R2 S: d" H
電子戰設備:該級艇的聲納系統有“鯊魚鰓”型主/被動中、低頻搜索和攻擊用艇殼聲納,“鼠鳴”型主動高頻攻擊用聲納,“鯊魚肋”型被動低頻舷側陣聲納,“金字塔”型被動甚低頻拖曳線列陣聲納,用於被動搜索長程警戒。) X1 {& ~/ v/ R+ `" J

: o  [- k# f2 ?; n# \+ D% [其導航系統SS-N-19慣性導航、衛星導航、無線電六分儀等組成的綜合導航系統。艇上裝有“窺探對”型Ⅰ波段對海警戒雷達,“場燈”、“方環”型偵察雷達,“穿孔盤”型火控雷達。6 M  a0 `. K5 D3 n

! |# }2 M. x  R& E" ?通信系統有“活動彈簧”型衛星通信設備,低頻與甚低頻拖曳浮標天線,極低頻拖曳浮力天線,其浮力電纜長630米,拖曳深度90米。
+ {3 J% @+ ]7 t" G4 E( z3 r9 ~& ^& ]) A" J5 y: C0 x( M
該級艇裝備了作戰控制情報系統和先進飛彈射擊指揮儀,具有多種目標攻擊程序和抗干擾能力。電子對抗設備有“圓邊帽”(RimHat)型、“團磚”(BrickPulp)型、“棒磚”(BrickSpit)型電子對抗措施;還有“克裏姆”-2型敵我識別器。5 t/ K4 M7 d: X& y. _' ~' @
! K/ k* V0 R4 i
武備:除24具巡弋飛彈發射筒分兩列傾斜40°佈置於耐壓殼與非耐壓殼之間、裝備24枚SS-N-19反艦飛彈外,還有4具533魚雷發射管,4具650魚雷發射管,可攜帶53型反潛反艦魚雷、65型反艦魚雷、SS-N-15、SS-N-16型反潛飛彈,共24枚。
; N0 N0 i; j5 `! W: N1 G
8 m/ l, @* \! k7 `: C" ~聲納設備:“鯊魚鰓”綜合聲納1部,“鼠叫”2046型拖曳基陣、被動艇殼聲納、主動中頻測距聲納、低/中頻聲納、主/被動搜索和攻擊聲納。' n6 q" V' S8 T+ t' e$ W- V" p
0 b) X) H% v/ S) C" }. Y0 Q1 p8 t
雷達:“窺探”雙搜索雷達、“酒缽”飛彈制導雷達、敵我識別雷達。# z2 O+ t0 R+ c0 c  s

" |' j+ [0 C- N' V% h7 e$ d通信:極低頻/甚低頻通信浮標和浮力天線,高頻和甚高頻通信天線,“歡春”衛星通信系統。* G% I7 p- p7 i& s3 \
, j, v1 {: |; L4 E6 S# W5 v, Z3 y
強大的反艦能力
' p6 X7 G- r4 Z  [; z7 s# ?9 k' F1 W9 z. ^4 q( K7 ^9 V' W
該艇攜帶24枚SS-N-19反艦飛彈,飛行速度1.6Ma,末段突防速度3.5Ma,射程20為550Km,由指令修正制導慣性飛行,主動雷達尋的,它突防能力強,打擊威力大,可以對航母等大型水面艦艇實施飽和攻擊。& ]& V+ \/ W0 N1 K0 a4 x7 G
$ W- |$ g$ p7 r/ P+ l4 Z0 ]
此外,該潛艇還可用65型反艦魚雷進行對艦攻擊。該魚雷採用主/被動聲自導和尾流制導,可攜帶核彈頭。. M( p" q1 F/ \% e3 X

6 S/ X9 O2 {0 d, \" }: \& C驚人的反潛能力4 e4 S) }  j  C8 [
5 u8 p! X* p% `. I" J  q
該型艇不僅可以用53型魚雷進行反潛,還可以用SS-N-15、SS-N-16型反潛飛彈進行對潛攻擊。SS-N-15型反潛飛彈,可攜帶20萬噸當量的核彈頭,從533魚雷發射管發射;SS-N-16型反潛飛彈,也可從650魚雷發射管發射。此外,還可發射SS-N-19的改進型SS-N-16B飛彈,可裝1枚核彈頭。上述反潛飛彈由於飛行速度快,大大縮短了飛臨目標的時間,使被攻擊潛艇難以逃脫,因此它們反潛威力大,命中率高。
$ D: o7 V3 ~! o$ U  A3 S" \/ `7 G: N% k/ |: D9 v$ a2 T
良好的隱身本領
* s/ G% w0 `  L; R/ E/ ?, Q3 ^3 v" |- }+ J% u. C" \; A1 Y
該級艇採用多種降噪措施,採用七葉大側斜螺旋槳、浮筏減振、艇體外表敷設消聲瓦等降噪措施,極限下潛深度達500米,並採用了多種隱身措施,因而隱身本領極高,該型艇指揮圍殼內還裝有對空飛彈系統,這使該艇具備了一定的防空能力。
9 N. L/ B" D2 D! M: z% ^0 n, W1 [6 t0 G. o
超常的自持能力  N% Q- y8 w! z) u& n
" t; }: F3 x9 r9 _8 N" O6 f. g# b+ A! e
該級艇屬於大型核潛艇,艇內空間大,可佈置多種設備,改善了艇員工作和生活條件,包括設置健身房、游泳池、日光浴室、桑拿浴室和娛樂區等,使該艇的自持力達到120天,從而提高了潛艇的戰鬥力。
4 V$ }: h8 L/ l2 W/ `: o% T0 x" C( T
頑強的生命力: V" I# W/ i9 q2 r

. e0 t' G5 V  ?4 B* ^- t6 G該級艇結構獨特,兩層殼體之間有4米間距充滿水,可承受一枚魚雷的攻擊;結構外形採取多種措施有利於在北極冰下活動;尤其是採用兩套核動力裝置互為備用;由於艇體採用小分艙,有多個艙室,所以可實現一艙進水不沈。因此,該艇的生命力極強。該型艇是世界上噸位最大、威力最強的一種巡弋飛彈核潛艇,已成為蘇聯反航空母艦的核心力量。
* r* P% d4 t+ f( y' r5 r
* g' c+ n. t# v7 a: Q% f$ ?靈活的打擊樣式
0 k7 j) e& p7 k: \3 e7 X: x( `6 G: g# d. P8 b
反潛攻擊奧斯卡接到反潛命令後,可高速機動接近預定的反潛海域,隱蔽低速搜索航行,聲納用被動方式工作。發現目標後,可以用SS-N-15、SS-N-16反潛飛彈或53魚雷實施直接攻擊。9 K& z) P: _" f) b$ b4 |0 f
+ T( d. y2 v7 ^5 ?: M- l5 L
攻擊敵方航母或海上艦船主要作戰方式有:陣地設伏、區域遊獵、引導截擊、長途奔襲、追擊攻擊等。對近距離目標主要以53型、65型魚雷實施攻擊,對遠距離目標主要以SS-N-19型反艦飛彈實施攻擊。4 r8 ]8 ^# u/ x  P: g, W/ [2 n2 J

. b6 }! g3 J: [- Y* M2 j# m它能以下述方式對敵航母實施攻擊:
# S0 K/ C/ e2 X% n% P; [/ C1 H( p* N6 T$ x2 l# y4 O4 B
1.在敵航母預定航道或活動區域設伏,做低速遊獵,在敵航母編隊經過時用攜帶核彈頭的65型魚雷實施隱蔽攻擊。; A) g3 f+ [( W1 u5 t+ y

% N2 J- @* L$ h4 T# N' f- X2.在預警機或衛星引導下,接近敵航母群,在敵方航母反潛區域外,在預警機、衛星或偵察船引導下發射SS-N-19反艦飛彈實施長程攻擊。


338 x 445 PIXEL下載

愛情就像離境大堂,可喜可悲,帶你到另一個世界......
蘇聯查理級核子巡弋飛彈潛艇
! o- o# m5 Q% L1 C' }5 P0 A& k( ]8 L. T- U( x$ p# B
查理級核子潛艇是蘇聯的六十年代末建造的一級巡弋飛彈核潛艇,這一級共有“查理Ⅰ”級(8艘)、“查理Ⅱ”級(6艘)兩型,
3 l1 ^# n! O) }6 m; \& ~/ H- R# Z/ ?: M) J
 * V. ]. |) N% i3 b% x2 D
“查理Ⅱ”級9 L, E2 N7 d5 O! l( u/ T0 Q
5 b0 C6 F1 J/ @! h4 R
排水量:4500(水上),5550噸(水下)。# ]% I) n1 G, f; _5 l/ N0 K
主尺度:艇長102米,水線長99米,寬9.9米,吃水7.8米。; ^' t! B0 C! b+ i
主機:核子動力:1座壓水堆,65兆瓦;1台蒸汽輪機;20000馬力(15兆瓦),單軸。
4 ^) a) w  l3 w- C4 A' |2 L; P航速:25節(水下),15節(水上)。9 G! x$ ]/ K! m  d* U2 Q/ Z" h
編制:90人。" F1 R# c4 x$ e( B/ @' G* V* h( |
飛彈:對艦飛彈:SS-N-9“海妖”(Siren),紅外和主動雷達尋低,0.9馬赫速度時射程110公里(60海裏),彈頭?25萬噸當量核彈頭或500公斤烈性炸藥。# ~( @  K4 b6 f- O+ r2 K: P/ `' a! @
對潛射飛彈:SS-N-15,從533毫米魚雷發射管發射。慣性飛行37公里(20海裏),核彈頭20萬噸當量。2 R* d. U  ^9 A
魚雷:6具533毫米魚雷管,53型兩用魚雷,主/被動尋的,45節航速時射程20公里(10.8海裏),彈頭400公斤或少量核裝藥。魚雷管可發射14枚魚雷或飛彈。7 R+ S0 A, M" t+ ?  u! q
電子對抗:電子支援:“停車燈”(Stop Light)和“磚群”(Brick Group),雷達警戒;“園林燈”(Park Lamp)D/F。
  g- Y" f$ Y; a雷達:水面搜索:“魔盤”(Snoop Tray), Ⅰ波段。; D6 x/ {! p* X1 C* f; {6 j
聲納:“鯊魚鰭”(Shark Fin)艇殼聲納,被/主動搜索和攻擊,低/中頻。
. k. \8 |8 P: U2 |& T0 g# ^計劃:1973-1980年在高爾基建造。% B0 F4 \% T: l# \# |
結構:作為增大的查立級,其增大長度可能是為了滿足SS-N-9長程飛彈加裝的發射裝置的需要。查理Ⅰ級上的大多數特徵應用於該級艇上。艇的下潛深度為300米。
& @" e! y; G$ ?# n# h3 w使用情況:甚低頻通信浮標:“歡春”(Pert Spring)衛星通信裝置;“克裏姆尼2”(Kremmny2)敵我識別器。所有艇配備在北方艦隊。
- o- x/ ^5 y  G6 T8 ?/ J5 h
* R! x/ k' ]. A
5 i$ n4 I) b3 C. B% ]" |, P" N- X# Z" Q, m" G- X9 z
“查理Ⅰ”級0 I! h+ w( z3 K4 E6 l

# K+ k8 V1 c$ E" J2 s. i5 Q/ Q排水量:4000(水上),5000噸(水下)。5 Q/ \' i+ s  m( T% |; k& K; k2 t
主尺度:艇長94米,水線長90米,寬9.9米,吃水7.5米。; f3 h- N+ C+ z' w: h8 |
主機:核動力:1座壓水堆,65兆瓦;1台蒸汽輪機;15000馬力(11兆瓦),單軸,2個螺旋槳。& M6 p9 w0 e5 l; I* ?
航速:26節(水下),15節(水上)。8 z' s2 i& B5 [3 {' L: T, J
編制:100人。9 I- n* G2 v$ m$ g% g) J4 I! e4 o
飛彈:對艦飛彈:8枚SS-N-7,主動雷達尋低,0.9馬赫速度時射程64公里(35海裏),彈頭為20萬噸當量核彈頭或500公斤烈性炸藥。8具對艦飛彈發射筒位於耐壓艇體外側,筒蓋通過鉸鏈向上打開。9 ~8 w) d6 G) E5 t) j" f+ n
對潛射飛彈:SS-N-15,從533毫米魚雷發射管發射。慣性飛行37公里(20海裏),核彈頭20萬噸當量。
* j' v3 ~3 B( O4 S魚雷:6具533毫米魚雷管,53型兩用魚雷,主/被動尋的,45節航速時射程20公里(10.8海裏),彈頭400公斤或少量核裝藥。魚雷管可發射14枚魚雷或飛彈。  ]4 U% ]/ B- y! s+ _: h
電子對抗:電子支援:“停車燈”(Stop Light)和“磚群”(Brick Group),雷達警戒;“園林燈”(Park Lamp)D/F。
7 w$ @6 e  q. Z) d+ Q. I& e( `雷達:水面搜索:“魔盤”(Snoop Tray), Ⅰ波段。
" ]3 E% c5 _3 K5 _/ _7 K$ N$ j聲納:“鯊魚鰭”(Shark Fin)艇殼聲納,被/主動搜索和攻擊,低/中頻。) M/ E: G4 _# a- t
計劃:1967-1972年在高爾基建造得一級巡弋飛彈潛艇。
+ C2 U! H: A& [. ~! _
! b% I1 ?) I1 _9 ]! o( ]結構:蘇聯這級最早的巡弋飛彈潛艇能夠發射巡弋飛彈,但是不具備對艦攻擊能力。儘管在某些方面又類似勝利級(Victor)之處,但是仍然有明顯不同,包括艇首的鼓突,指揮台圍殼前端幾乎垂直到底,艇體後部向艇尾方向逐漸傾斜過渡,以及艇體上流水孔的不同佈置。該級艇有一在指揮台圍殼前部突起的平臺,在尾舵周圍也有類似的平臺。這可能是為了水流在這些部位平滑過渡而設計。在勝利級的兩艘艇上換裝了專用反應器,但是同時損失了約5節的航速。艇的下潛深度為300米


553 x 194 PIXEL下載

愛情就像離境大堂,可喜可悲,帶你到另一個世界......

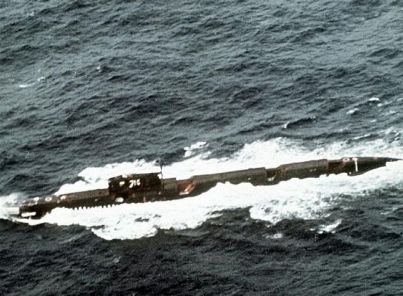

蘇聯回聲II級核子巡弋飛彈潛艇
* o6 Y' ^  I1 Y& V  `) _; X, E, Z0 y; p& ?) v$ X7 L
排水量:4800噸(水上),5800噸(水下)。  k' e: C8 ^: v- H# D* l/ Y
主尺度:長119米,寬9.2米,吃水6.9米。
$ O4 A7 f6 N% h9 c主機:核動力:2座壓水堆,17500馬力(13兆千瓦);2台汽輪機,30000馬力(22兆千瓦),雙軸。
) X' W" I! t  w+ x) P  {) L航速:24節(水下),18節(水上)。
) V+ q) w3 f3 m1 b+ c4 N( q2 l# M編制:90人。) K! I; p* I; C# X% g8 a

! x7 |8 n, i. i0 C+ m8 }飛彈:對艦飛彈:12艘裝備8枚SS-N-12“沙箱”(Sandbox)飛彈,指令修正慣性制導,主動雷達尋的,1.7馬赫時速度時射程550公里(300海裏),彈頭為35萬噸當量核彈頭或1000公斤烈性炸藥,飛行高度10668米;2艘裝備8枚SS-N-3C“柚子”飛彈,指令制導,主動雷達或紅外尋的,1.1馬赫速度時射程460公斤(250海裏),彈頭為35萬噸當量或1000公斤烈性炸藥。
% o6 c$ }1 y' Z3 b0 ^9 s( M- Y  n$ L! x4 t
魚雷:6具533毫米首發射管,53型兩用魚雷,主/被動尋的,航速45節時航程20公里,彈頭400公斤或少量核裝藥。4具406毫米尾發射管,40型反潛魚雷,主/被動尋的,航速40節時航程15公里,彈頭100-150公斤。魚雷總載量為20枚。
( C/ c; z+ |- h& e' J5 A: U6 v; p- q) h
電子對抗:電子支援:“停車燈”、“磚槳”(Brick Pulp)或“烏賊頭”(Squid Head),雷達警戒;“鉛環”(Quad Loop)D/F。
0 h* ^1 b9 V6 {雷達:水面搜索:“魔盤”/“魔板”(Snoop Slab),Ⅰ波段。( u4 S( J- E' I$ G
火控:“前片”(Front Piece)/“前門”(Front Door),F波段,用於SS-N-3A中程制導。
& S. @5 y" {5 u7 ]& D# v6 s聲納:艇殼聲納,被/主動搜索和攻擊,中頻。( k* j5 |. B6 K8 [" t- {0 X
" w0 A' \" h8 ?. Y% E8 F. |4 ^/ p
計劃:生產該級潛艇的決定可能歸於建造方面的有效性,因為60年代前半旅館級和揚基級停止生產,具有反艦能力的SS-N-3A巡航飛彈的發展和西方攻擊型航空母艦的威脅,促使該級艇於1961年至1967年在北德文斯克和共青城建成。) \. c+ f" z" ^8 k) V% q7 V$ a5 o
9 @! A* W$ [7 }$ {1 Q1 Z3 Q
結構:SS-N-3A制導雷達設在向外打開的指揮塔圍殼前部。在裝載SS-N-12飛彈的艇上,一個用作飛彈衛星瞄準的“穿碗”(Punch Bowl)雷達天線設置在指揮台圍殼中,像其它桅杆一樣可以升起。在指揮台圍殼後端有一鉸鏈式通信天線,貯藏在凹入的蓋內。設有消聲圖層,潛深200米。
9 |' t3 [0 _( q4 X% S' a1 K" b9 j使用情況:該級艇要求在完全水面狀態以大約20分鐘的時間發射所有的飛彈。1989年6月發生主要冷卻系統引起的反應堆事故後,宣佈旅館級、回聲級和十一月級提前退役,而且進行得很快,該級艇的剩餘艇大約在1992年以前除名。該級艇配備在北方艦隊和太平洋艦隊。


403 x 296 PIXEL下載

愛情就像離境大堂,可喜可悲,帶你到另一個世界......

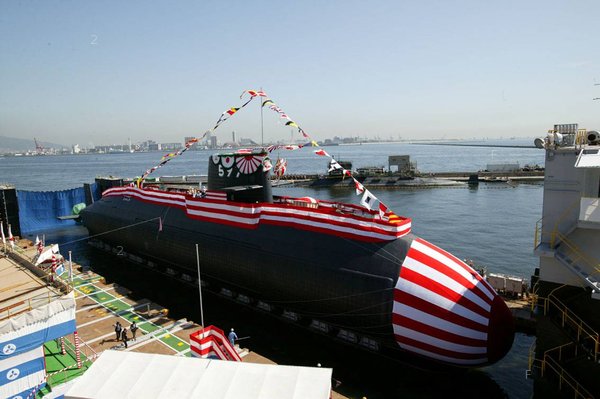

“亲潮”级(Oyashio class)潜艇
2 n" Z, q' k" z% ]. S0 t
' _" Y) T7 R( K% E1 y, s  “亲潮”级潜艇是日本最新型柴电潜艇,标准排水量2700吨,下潜排水量3000吨,在外形上更是一改过去从“涡潮”级至“春潮”级所使用的水滴型船体设计,全长也增加了,帆罩及舰身两舷水线以上均铺设消音瓦(据测算,铺设消音瓦,一般能使潜艇本舰噪音减少15分贝左右,降低敌声纳作用距离50%至70%),水面航速12节,水下航速20节。! Y2 Y4 m1 c1 e; i2 a/ v" k% H- m2 G

3 p: t4 z, N* o  “亲潮”级潜艇是一种新型的传统动力潜艇,预计将建造九艘,所有潜艇皆配备潜射“鱼叉”反舰导弹(大约可载20枚)以及日制的89式重型线导鱼雷(533毫米),射控系统采用SMCS式(TFCS)射控系统。
/ |; N) L. o7 q. l# C. s+ d! A$ P6 n4 U; A6 g
  “亲潮”级潜艇舰体设计从“春潮”级的水滴型转变为日本所谓的“叶卷型”(雪茄型),类似英国“拥护者”(Upholder)级潜艇,舰艏艉采用单壳/复壳复合形式,船体中央部分耐压船壳露出为单壳设计。6门533毫米鱼雷发射管口的位置,从原来一贯的船身左右舷两侧的设计(“夕潮”、“春潮”级),移到舰艏上部。而鱼雷发射管的下方位置,是休斯ZQQ-5B/6舰艏声纳,具有中低频主被动搜索与攻击功能,另外舰体左右两舷下方亦装设了舷侧阵声纳,及ZQR-1低频拖曳式被动阵列声纳(TASS)系统。在电磁波传导的侦测器方面,使用了JRC ZPS 6 I波段平面搜索雷达,ESM电子支持措施是ZLR 7型电子侦测仪及雷达告警器。推进系统部分使用两具川崎12V25S柴油主机、单轴、七片桨叶。日本防卫厅技术研究本部近年来已从瑞典引进史特林绝气主机的技术,未来将有可能在发展成熟后,有计划的将“亲潮”级改良成AIP型 。


1134 x 754 PIXEL下載


1024 x 709 PIXEL下載

愛情就像離境大堂,可喜可悲,帶你到另一個世界......
